Fehlermeldungen TME 400-VM/-VMF

Geändert am Fr, 20 Dez, 2024 um 2:49 NACHMITTAGS

Fehlermeldungen

Im Display werden Fehlermeldungen unter der Koordinate G01 als Fehlernummer und der „Einheit“ „Err“ angezeigt.

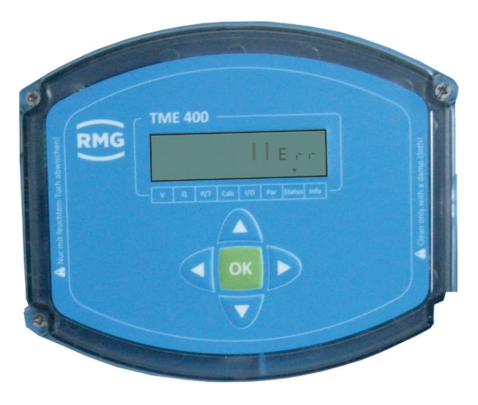

Abbildung 1 - TME Elektronikgehäuse

Als Meldungstyp gibt es:

E = Error = Fehler.

W = Warning = Warnung

H = Hint = Hinweis

Es gibt die folgenden Fehlermeldungen:

Meldetyp	Fehlernummer	Kurzbezeichnung	Kommentar
E	1	Fehler EEprom-Version	Kontaktieren Sie den RMG Service
E	2	Fehler EEprom	Kontaktieren Sie den RMG Service
E	8	Fehler Durchfluss min/max	Überprüfen Sie die Alarmeinstellung für den Durchfluss und aktuellem Durchfluss B-01
E	9	Fehler Pulsvergleich X:Y	Überprüfen Sie die Alarmeinstellung für den Pulsvergleich. Wert der Koordinate B-03 darf nicht 0 sein!
E	10	Fehler max. Ausgangspulse	Überprüfen Sie die Alarmeinstellung für die max. Ausgangspulse.
E	11	Fehler Stromausgang	Überprüfen Sie Ihre Stromanschlüsse. Kontaktieren Sie bei Unklarheiten den RMG Service.
E	12	Fehler CRC Eichparameter	Kontaktieren Sie den RMG Service.
W	101	Warnung Batteriekapazität niedrig	Wechseln Sie die Batterie
H	201	Neue Firmware-Version	Es liegt eine neue Firmware-Version vor

H	202	Eichschalter offen	Eichschalter ist geöffnet
H	203	Codewort gesetzt	Codewort gesetzt

Hierzu sind zudem kritische Schwellenwerte empfohlen, um eine maximale Lebensdauer der Zähler zu gewährleisten.

Hinweis
Maximale Überlastung	<20% über Qmax, kurzzeitig (<30s)
Maximale Durchflussänderungen und Stoßbelastungen	<0,01*Qmax/s (ca. 1% von Qmax/s)
Maximale Druckänderung	<0,1bar/s
Maximale Durchflusspulsation	<5%
Partikelgröße im Gasstrom	<5µm
Lagerschmierung	siehe Handbuch Kapitel 34.2
Vibration/mech. Erschütterung	<1mm/s (Schwinggeschwindigkeit)
