Was ist bei einem Softwareupdate zu beachten ?

Es müssen unbedingt vorher die Parameter des EC900 und der CU900 gesichert werden. Sehr wichtig sind folgende Parameter:

Die anderen Parameter sind natürlich auch wichtig, sie können aber normalerweise bei Verlust mit vertretbarem Aufwand wiederhergestellt werden.

Updatebeschreibung:

Werkzeuge

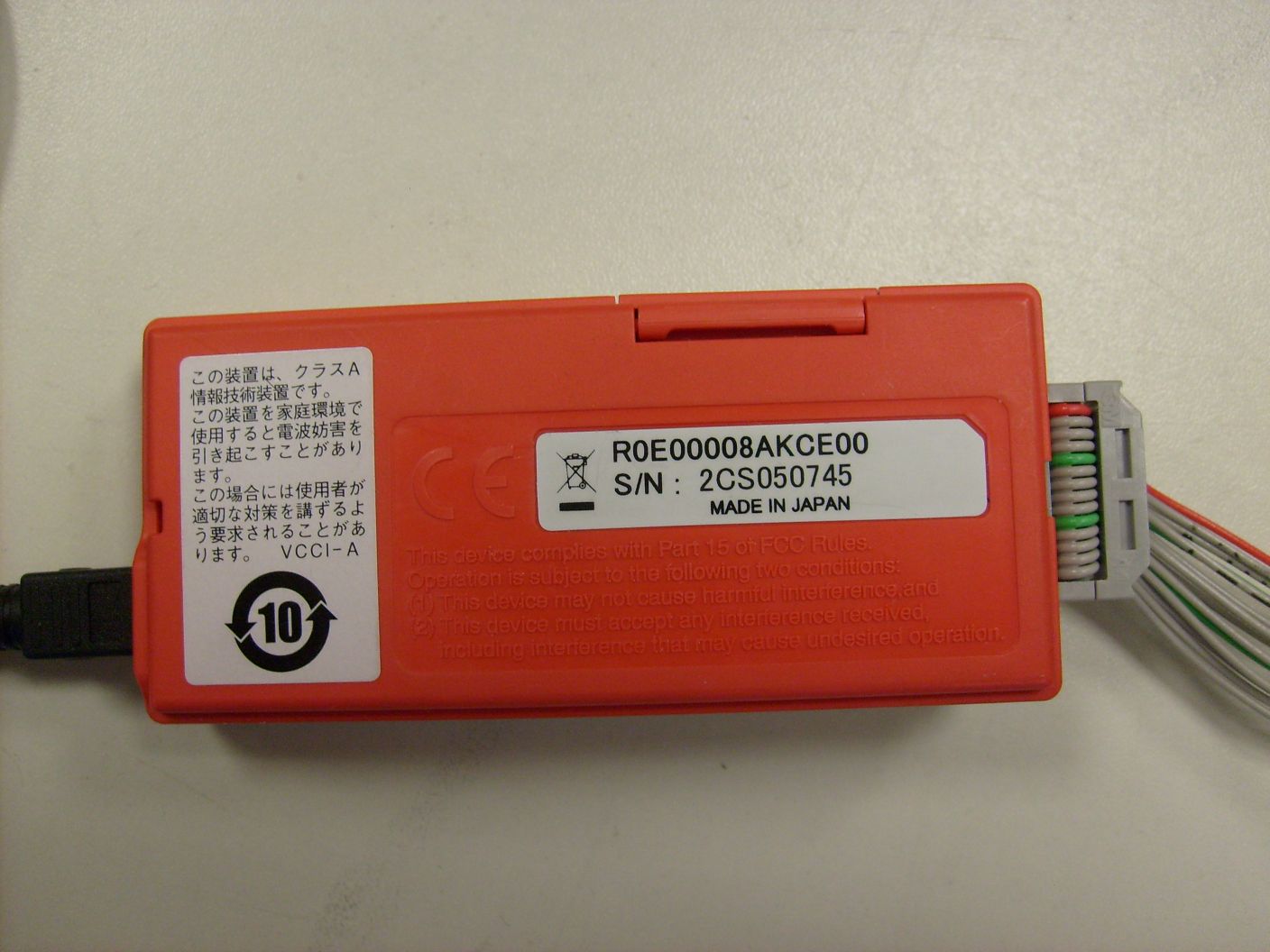

Renesas Adapter Typ E8a mit USB-Kabel und Flachbandkabel

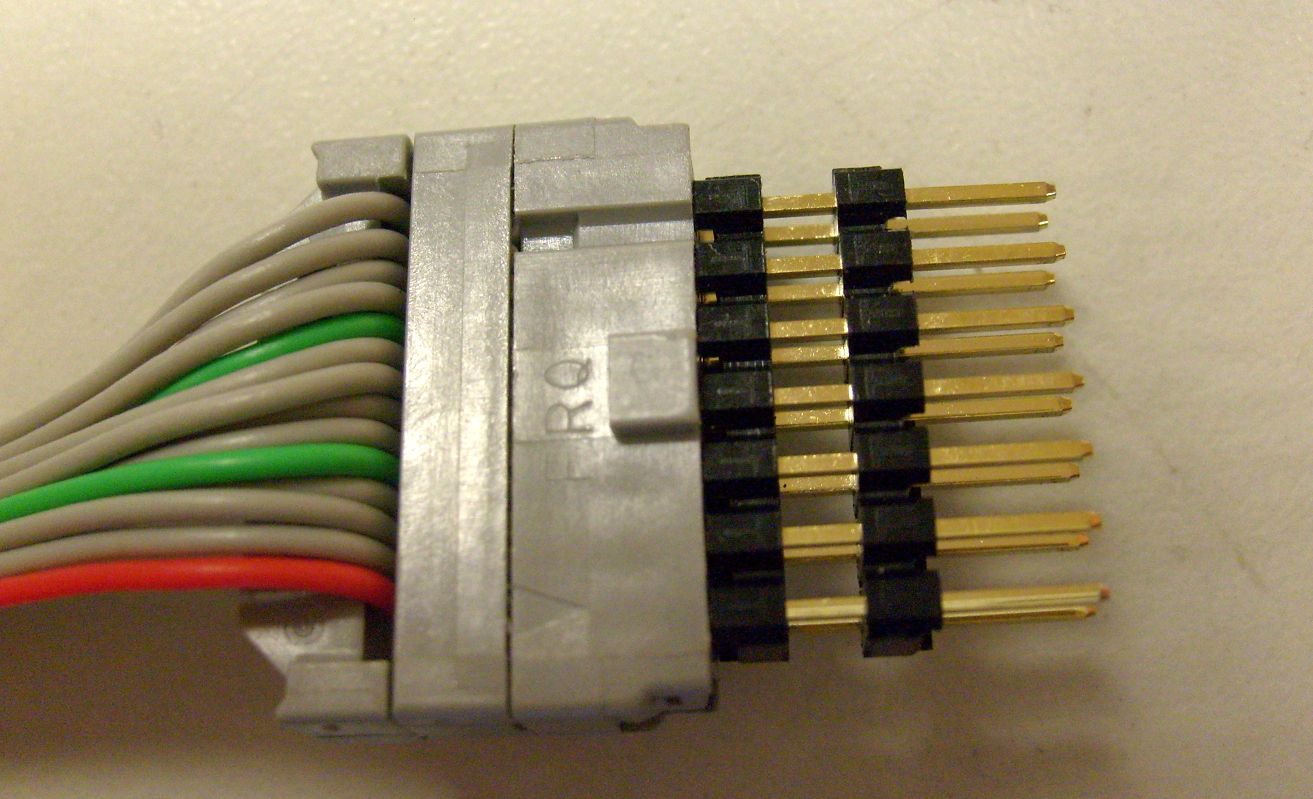

Stiftkontaktstreifen 2*7 Stifte

Optical Head mit USB Interface and USB-Driver für parametrieren des EC900

USB Adapter Kabel

Zero Modem Kabel

Laptop mit RS232 Interface

Software

Flash-Software Renesas (CD mit Renesas-Paket)

USB-Treiber für Adapter (CD inkl. Paket)

Dialog900 Programm zur Parametrierung von EC900 und CU900

Firmware

Firmware EC900 V11.26

Datei "EC9001126DE§N§P_120308.mot"

Firmware CU900 intern (EC922) V69

Datei "int_CU_120715_MU112526_69.mot"

Firmware CU900 extern (separates Gehäuse) V69

Datei "ext_CU_120715_MU112526_69.mot"

  Schritte Software Update:

1. Parameter speichern

Auslesen von Parametern aus EC900 und CU900 mit dem Programm Dialog900

Verwenden Sie den seriellen Schnittstellenanschluss RS232 auf der rechten Seite des EC900

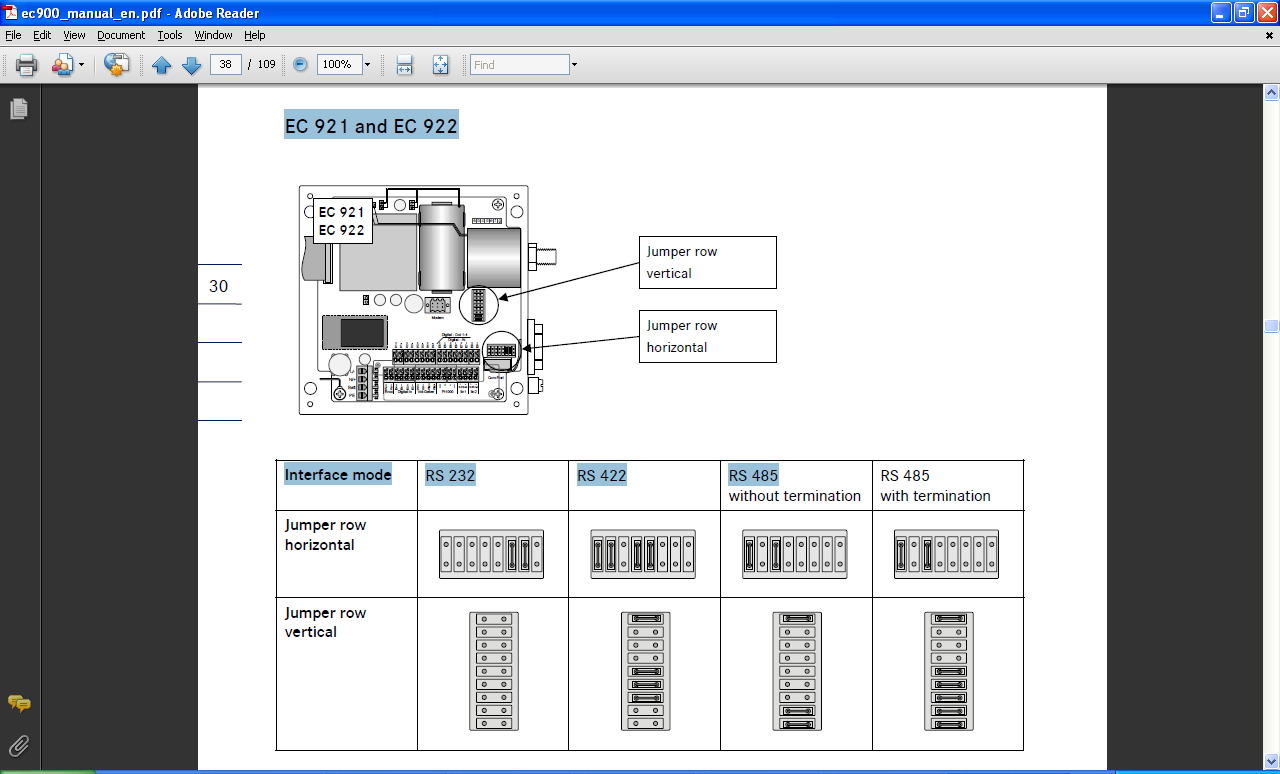

Überprüfen Sie die richtigen Jumperpositionen für RS232

2.  Parameter auslesen (besserer Weg)

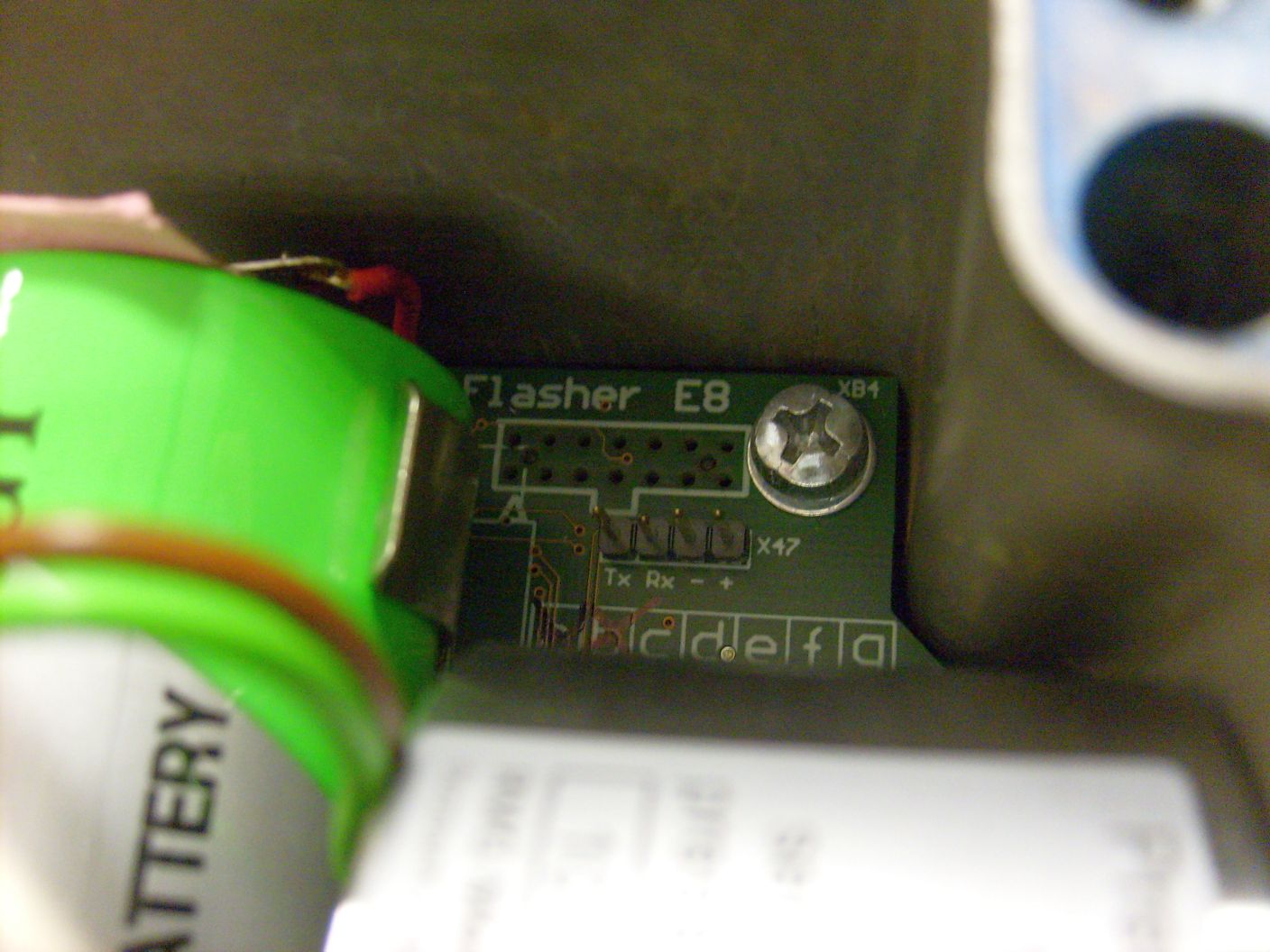

Verwenden Sie den USB-Adapter mit Kabel und 4-poligem Stecker. Stellen Sie eine Verbindung zur 4-poligen Schnittstelle an der CU900-Platine her. Die Schnittstelle befindet sich unter dem Anschluss des Flash-Adapters. Siehe Bild für Flash-Update CU900

3. Flash-Aktualisierung EC900

Installieren Sie die Flash-Software Renesas von CD

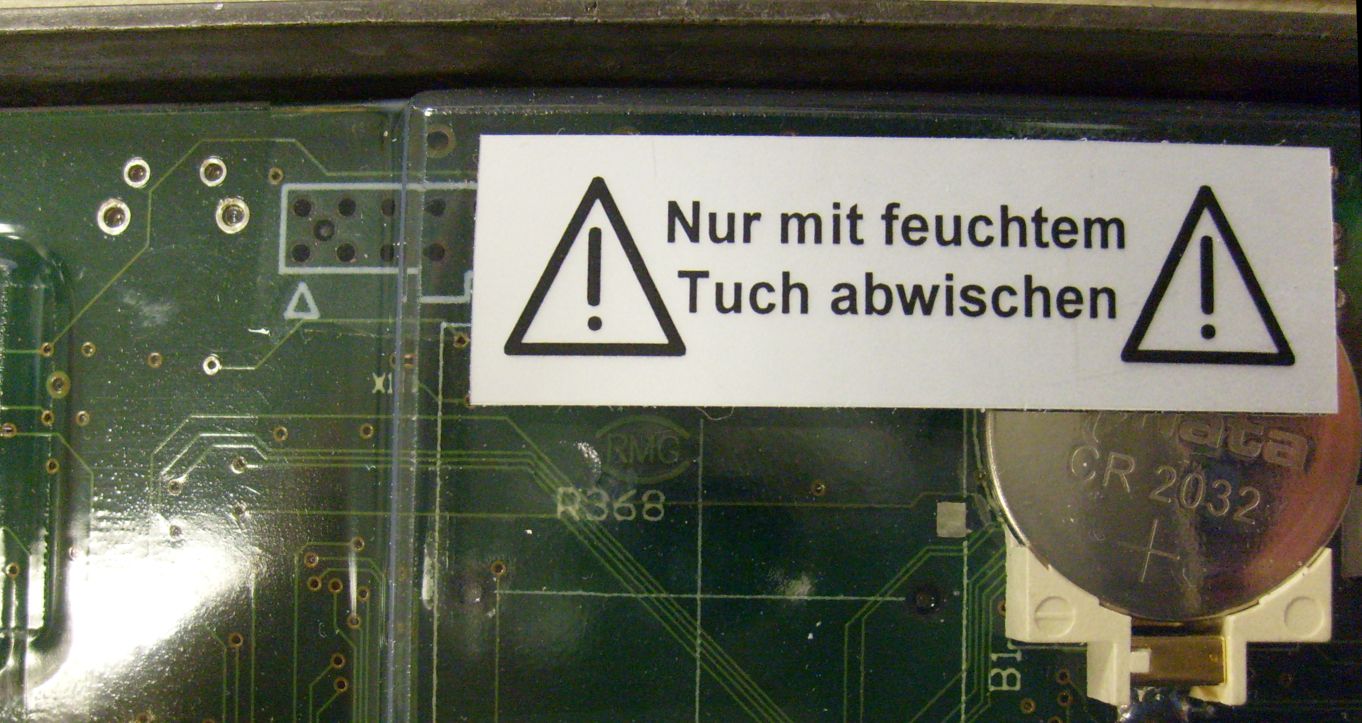

Verbinden Sie den Renesas Flash Adapter mit Pins an EC900 Board, siehe Bild

Programm "Flash Development Toolkit 4.07 Basic" starten

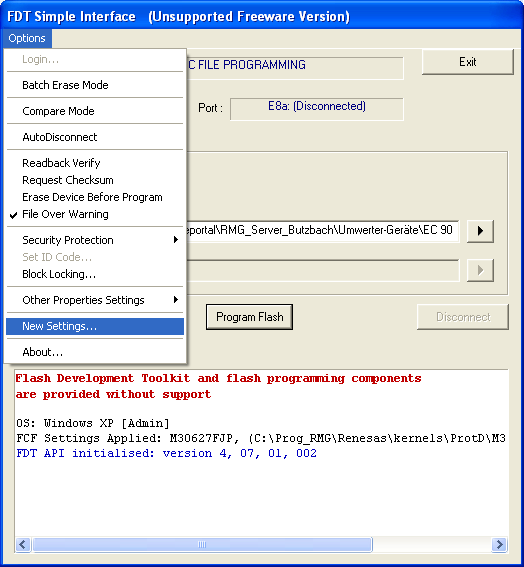

Überprüfen Sie den korrekten Gerätetyp "M30627FJP" für EC900 (siehe Optionen / Neue Einstellungen)

Wählen Sie die richtige Firmware-Datei "EC9001126DE§N§P_120308.mot"

             Drücken Sie die "Flash"-Taste

4. Parameter wiederherstellen

Überprüfen Sie die EC900-Parameter, ob sie korrekt sind

5. Flash-Aktualisierung CU900

Renesas Flash Adapter E8a mit Pins an CU900 Board anschließen, siehe Bild

(evtl. muss die Kreuzschraube demontiert werden, weil die Stifte zu kurz sind)

Programm "Flash Development Toolkit 4.07 Basic" starten

Wenn Sie den CU900 programmieren möchten, müssen Sie den Gerätetyp auf "M30879FL" ändern (siehe Optionen / Neue Einstellungen)

Wählen Sie außerdem die Firmware-Datei "int_CU_120715_MU112526_69.mot" aus

             Drücken Sie die "Flash"-Taste

6. Wiederherstellen von CU900-Parametern

Überprüfen Sie die CU900-Parameter, ob sie korrekt sind

7. Detaillierte Prüfung

Bitte überprüfen Sie folgende Parameter

Druckkorrekturwert (Offset) Parameter Nr.1167

Druckkorrekturwert (Gradient) Parameter Nr.1168

Temperatur-Offset-Parameter Nr.1183

Temperaturgradient Parameter Nr.1533

Korrekturfaktor Takt Parameter Nr.1222

Korrekturfaktor Frequenz Parameter Nr.1109

Alle Werte wurden im Dialog 900 Programm im Fenster "Basisparametrierung" angezeigt

(Wechsel zum Maskenschema-Entwickler)

Der EC900 zählt zu viel. Mögliche Ursache?

Bei bestimmten Impulsgebern (z.Bsp. Aerzen DKZ mit Impulsgetriebe) kann der dort eingebaute Reed-Kontakt durch  Erschütterungen oder nicht gleichmäßige Umdrehung zusätzliche Impulse abgeben. Da der EC900 auch HF-Geber erfassen kann, misst er diese Impulse mit. Der Impulseingangsfilter sollte bei langsamen Pulsfolgen auf „<50Hz“ eingestellt werden.

(Display EC900 Volumengeber/ >fMax).

Wie aktiviere ich den Encodereingang des EC900?

Der Parameter Nr.1370 für die Aktivierung des Encodereinganges ist mit dem

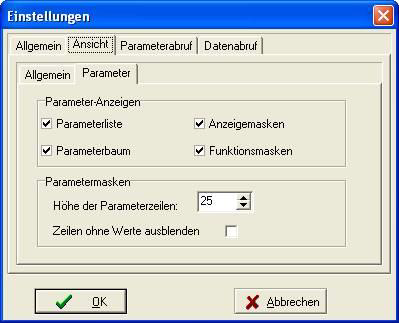

EC900 Bedienprogramm Dialog 900 nur nach Eingabe des Werkscodes änderbar. Die Werkscodeeingabe ist mit einer freigeschalteten EC900-Dialogsoftware möglich. Zuvor muss in den Einstellungen des EC900-Dialogprogrammes unter dem Menüpunkt „Ansicht“ der Haken bei „Zeilen ohne Werte ausblenden“ entfernt werden. Danach mit der rechten Maustaste im Feld Parameter-Nr.1370 den Inhalt aktualisieren und auf „ja“ stellen.

Ein als Volumengeber angeschlossener ENCO-M wird nur sporadisch aktualisiert. Mögliche Ursache?

Ab der Version 12.0 des EC900 wird ein Encoderzählwerk getaktet abgefragt. D.h. der Encoder muss sofort nach Anlegen der Schnittstellenspannung des EC900 seinen Zählerstand senden. Ein ENCO-M mit der Software V1.060 macht das nicht schnell genug.

Abhilfe: Update ENCO-M auf V1.080. Falls das nicht möglich ist, Austausch durch einen ENCO08-M.
