Der nachfolgende Artikel beschreibt den Austausch der vorderen Abdeckung des Zählerkopfes, den sogenannten Frontdeckel der RMG Turbinenradgaszähler TME400. Die Beschreibung ist auf alle Geräteversionen (-VM, -VC, -VMF, -VCF) in allen Nennweiten und Druckstufen gleichermaßen anwendbar, daher wird im Folgenden nur die Bezeichnung TME 400 verwendet.
Bitte beachten Sie, dass diese Beschreibung nicht die jeweilige Bedienungsanleitung zum Gerät ersetzt und dass alle Vorsichts- und Sicherheitsmaßnahmen entsprechend den Angaben in der Bedienungsanleitung getroffen werden müssen.
- Sie finden diese Dokumente auf unserer Website unter https://www.rmg.com.
INHALTSVERZEICHNIS
- 1. Sicherheitshinweise
- 2. Erforderliche Werkzeuge und Materialien
- 3. Fehlerdiagnose vor dem Frontdeckelaustausch
- 4. Frontdeckel austauschen
- 6. Kontakt zum Technischen Support
1. Sicherheitshinweise
Da der Frontdeckelaustausch während des laufenden Betriebs möglich ist und der Zähler dazu nicht abgeschaltet werden muss, beachten Sie unbedingt die nachfolgenden Sicherheitshinweise:
| GEFAHR |
| Explosionsgefahr beim Frontdeckelaustausch in explosionsfähiger Atmosphäre! Beim Frontdeckelaustausch in einer explosionsfähigen Atmosphäre besteht akute Explosionsgefahr. Dies kann zu schweren Verletzungen bis hin zum Tod führen.
|
| HINWEIS |
| Umgang mit Plomben Da während des Frontdeckelaustauschs kein Eingriff an messtechnisch relevanten Teilen erforderlich ist, bleiben vorhandene Eichplomben unberührt.
|
2. Erforderliche Werkzeuge und Materialien
- Schlitz-Schraubendreher 1,0 x 5,5 mm für die verwendeten Gehäuseschrauben im Frontdeckel
- Großer, flacher Schraubendreher oder Münze zum Öffnen der Abdeckkappe des Batteriefachs
- Splinttreiber oder kleiner, flacher Schraubendreher
- Ersatzdeckel, sofern die Tastatur tatsächlich defekt ist. Dieser ist über den RMG-Service zu beziehen.
3. Fehlerdiagnose vor dem Frontdeckelaustausch
Aufgrund der herstellungsbedingten, unlösbaren Verklebung können Frontdeckel und Tastatur nur als komplette Einheit ausgetauscht werden. Daher ist vor dem Austausch zu prüfen, ob die integrierte Tastatur tatsächlich defekt ist.
- Prüfen Sie den TME 400 auf die folgenden Fehlerbilder:
- Das Gerät reagiert nicht auf Tastendrücke.
- Das Gerät schaltet sich kurz aus und wieder ein, wenn die Batterien entfernt und anschließend wieder eingesetzt werden.
- Bestätigt sich der Defekt der Tastatur, nehmen Sie Kontakt zum RMG-Service auf, um einen Ersatzfrontdeckel zu beziehen (Email: service@rmg.com). Geben sie dabei die Geräteseriennummer an, damit der Ersatzfrontdeckel mit dem entsprechenden Seriennummern-Aufkleber bestückt werden kann.
4. Frontdeckel austauschen

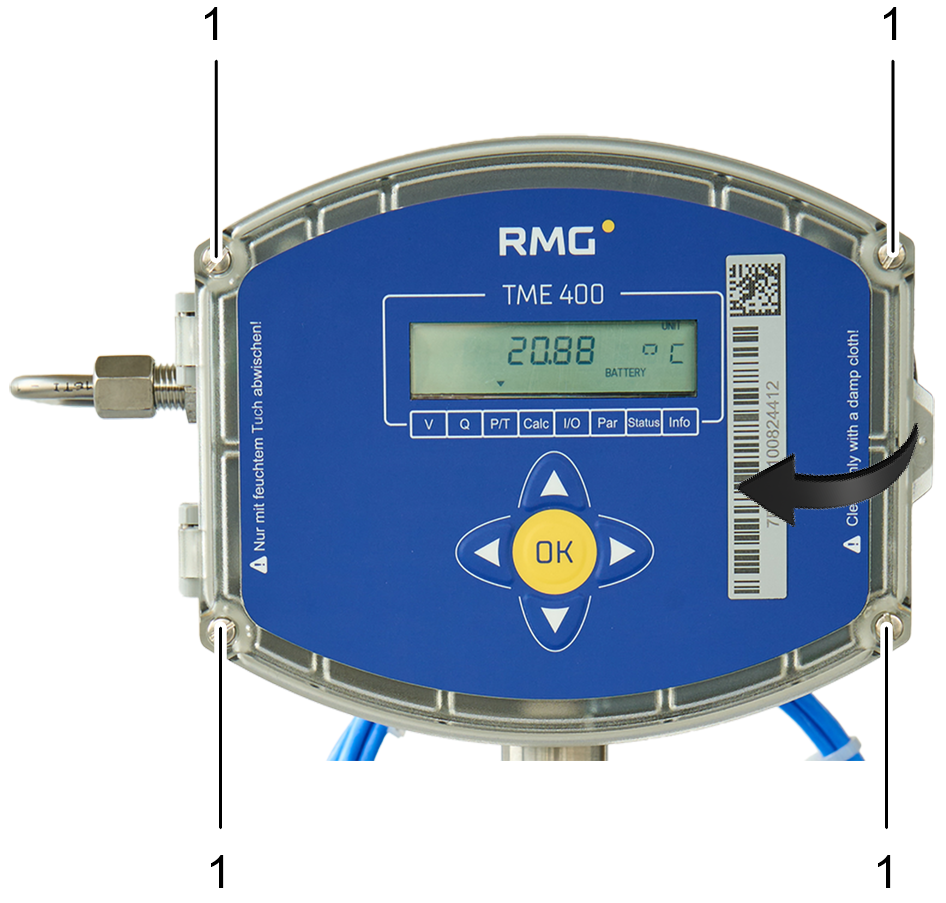

1. Lösen Sie die Schrauben im Frontdeckel und klappen Sie diesen anschließend zur linken Seite auf (siehe Abb. 1).

Abb. 1: Lösen der Schrauben und Öffnen des Frontdeckels
| Pos. | Bezeichnung |
| 1 | Schrauben zur Befestigung des Frontdeckels am Zählerkopfgehäuse |

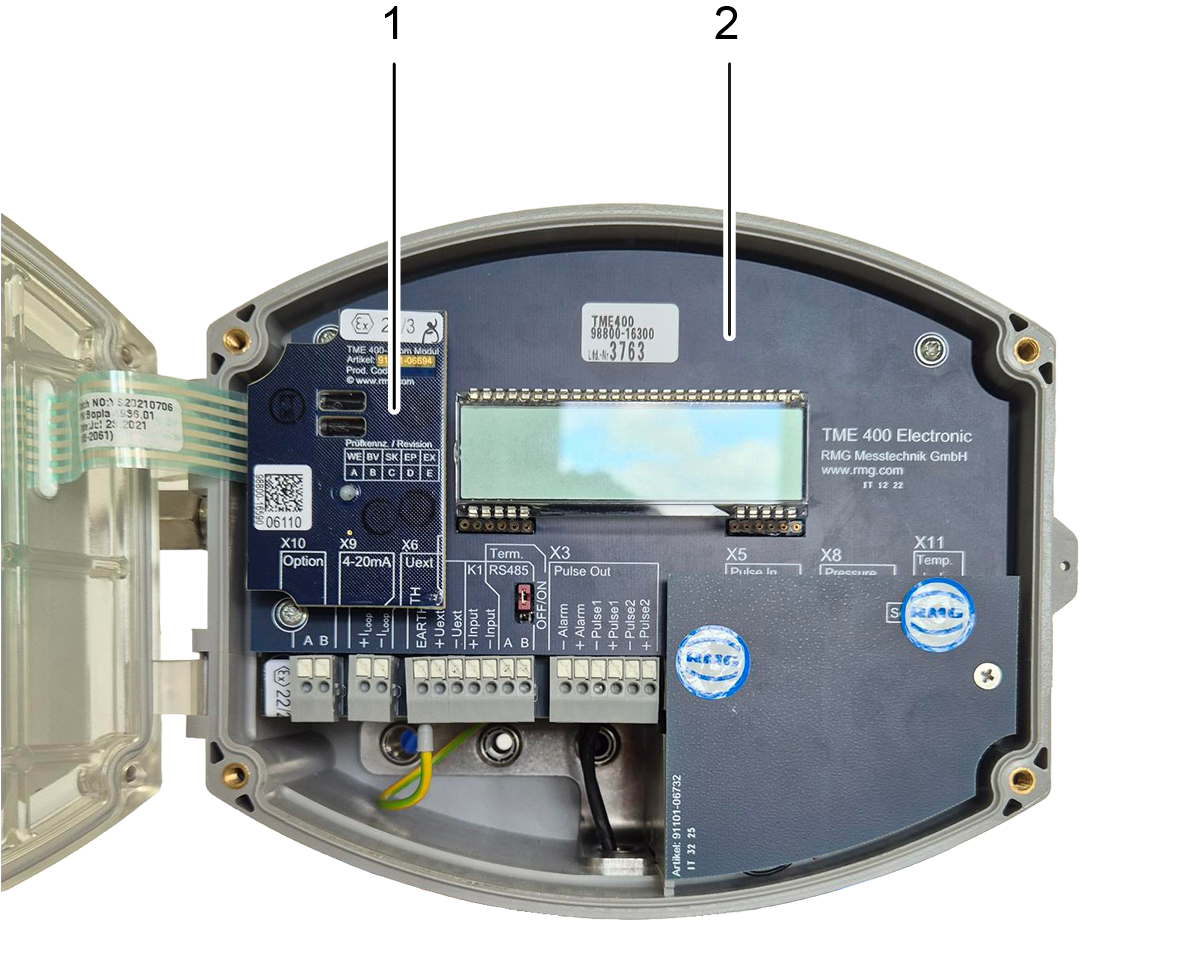

2. Falls ein Strommodul (Abb. 2, Pos. 1) montiert ist, entfernen Sie dieses vorsichtig. Ziehen Sie dazu das Modul ohne
Werkzeug gerade nach vorne heraus. Das Strommodul ist nur gesteckt, aber die Pins der Steckkontakte sind sehr
empfindlich und könnten abbrechen, falls das Modul schief herausgezogen oder mit Werkzeugen von der Hauptplatine
(Abb. 2, Pos. 2) abgehebelt wird.

Abb. 3: Position Strommodul
| Pos. | Bezeichnung | Pos. | Bezeichnung |
| 1 | Montiertes Strommodul | 2 | Hauptplatine |

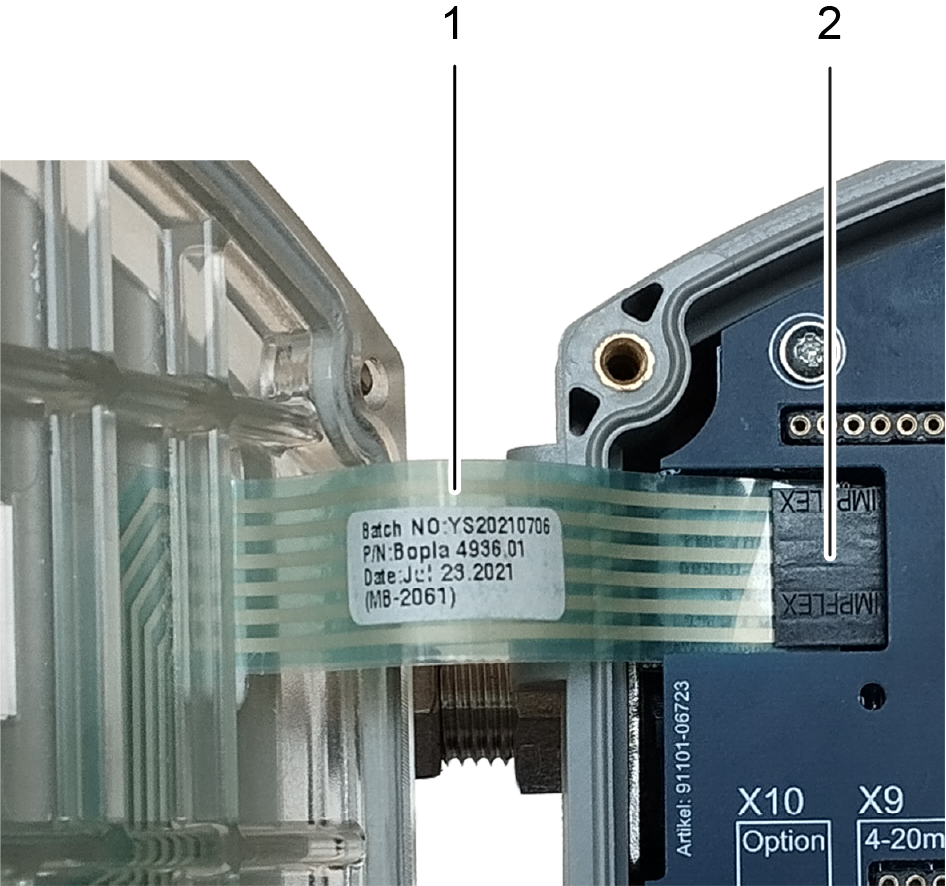

3. Unter dem Strommodul ist der Steckverbinder des Flachbandkabels angeordnet (siehe Abb. 3, Pos. 2). Prüfen Sie, ob der Stecker korrekt eingesteckt ist und ob das Flachbandkabel (Abb. 3, Pos. 1) sichtbare Beschädigungen, insbesondere Knicke oder Risse, aufweist.

Abb. 3: Flachbandkabel mit Steckverbinder
| Pos. | Bezeichnung | Pos. | Bezeichnung |
| 1 | Flachbandkabel | 2 | Steckverbinder Flachbandkabel |
4. Ziehen Sie den Steckverbinder des Flachbandkabels vorsichtig nach links aus der Hauptplatine heraus. Da der Steckverbinder keine Verriegelung besitzt, sollte dies ohne Werkzeug leicht möglich sein.
5. Schließen Sie den Frontdeckel, ohne ihn zu verschrauben.
6. Um den Frontdeckel vom Zählerkopf entfernen zu können, lösen Sie die Scharniere des Deckels. Drücken Sie dazu die Spiralspannstifte der beiden Scharniere mit einem Splinttreiber aus den Gelenken. Das ist ohne große Kraftaufwendung möglich, wenn der Deckel nicht verkantet ist. Verwenden Sie in keinem Fall einen Hammer oder ähnliche Werkzeuge. Achten Sie anschließend darauf die Spiralspannstifte sorgfältig aufzubewahren.
7. Entfernen Sie den gelösten Frontdeckel.
8. Bevor Sie den neuen Ersatzfrontdeckel positionieren, prüfen Sie, ob die Seriennummer auf dem Ersatzfrontdeckel und dem Typenschild übereinstimmen.
9. Wenn dies zutrifft, setzen Sie den Ersatzdeckel an die erforderliche Position und richten Sie dabei die Scharnierbohrungen des Deckels und des Gehäuses zueinander aus. Anschließend drücken Sie die Spiralspannstifte wieder in die Bohrungen. Achten Sie darauf, dass die Spannstifte auf beiden Seiten nicht überstehen, um einen ausreichenden Halt zu gewährleisten.
10. Öffnen Sie den Frontdeckel wieder.

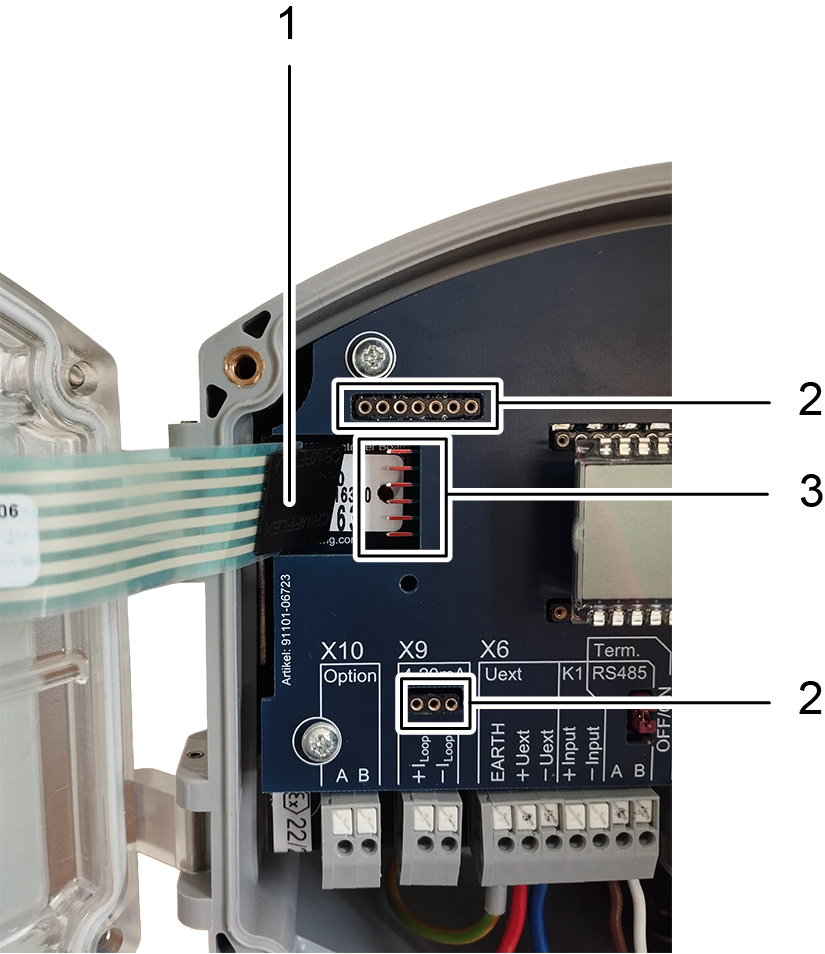

Abb. 4: Steckverbindungen in der Hauptplatine
| Pos. | Bezeichnung | Pos. | Bezeichnung |
| 1 | Steckverbinder Flachbandkabel | 2 | Kontaktbuchsen für Strommodul |
| 3 | Pins in der Hauptplatine |
11. Stellen Sie jetzt die Verbindung zwischen der Tastatur des neuen Frontdeckels und der Hauptplatine wieder her, indem Sie den Steckverbinder des Flachbandkabels sehr vorsichtig auf die Pins in der Hauptplatine (Abb. 4, Pos. 3) aufstecken. Achten Sie dabei darauf, dass der Stecker mittig auf den Pins sitzt und das Flachbandkabel flach anliegt und nicht verdreht ist.
12. Falls Sie ein Strommodul entfernt haben, setzen Sie dieses wieder in die Kontaktbuchsen in der Hauptplatine (Abb. 4,
Pos. 2) ein. Achten Sie dabei darauf, dass beide Pinleisten des Moduls exakt über den Kontaktbuchsen der Hauptplatine ausgerichtet sind, um eine Beschädigung der Strommodul-Pins zu vermeiden.
13. Schließen Sie den Frontdeckel und testen Sie, ob die Tastatur funktioniert und sich der Zähler mit einem Tastendruck aus dem Stromsparmodus erwecken lässt.
14. Verschrauben Sie den Frontdeckel wieder mit vier Schrauben (siehe Abb. 1, Pos. 1).
- Der TME 400 ist wieder voll einsatzbereit.
6. Kontakt zum Technischen Support
Kontaktieren Sie bei Fragen gern den Technischen Support von RMG unter support@rmg.com oder unter support.rmg.com.
