Vermerk
Die Informationen in dieser Beschreibung dienen lediglich als Hilfestellung und Sammlung zu den im jeweiligen Handbuch stehenden Informationen. Sämtliche Hinweise sowie Sicherheitsvorkehrungen und Warnungen der Handbücher sind daher zu beachten!
Übersicht
Hier beschrieben, finden Sie eine Hilfestellung für die Parametrierung zur Verbindung des RGQ5 mit einem FL-Comserver.
Dabei wird ermöglicht die Kommunikation der seriellen Schnittstelle des RGQ5 über Ethernet/Modbus/TCP durchzuführen.

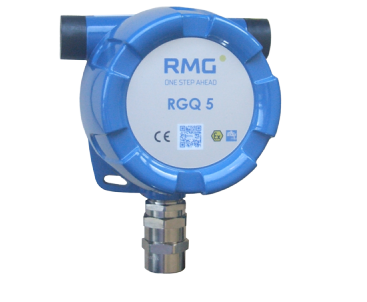

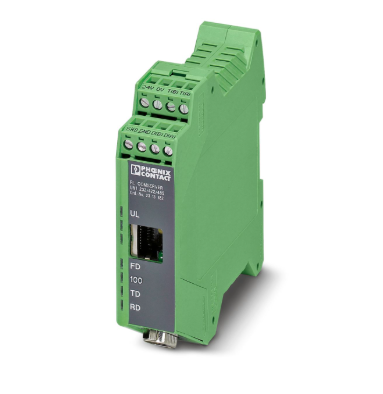

 Abb. 1 RGQ5 Messzelle |  Abb. 2 FL COMSERVER UNI 232/422/485 |
Parametrierung des FL-Comservers
Typ: FL COMSERVER UNI 232/422/485

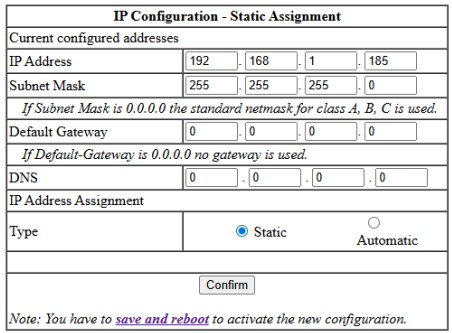

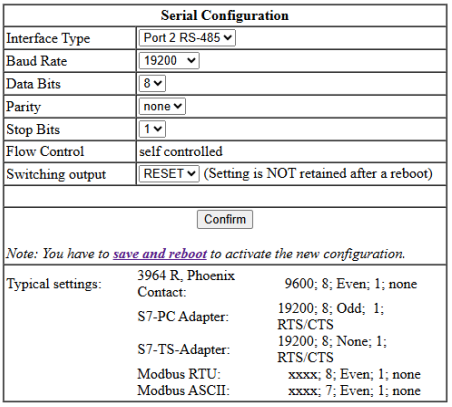

IP Abb. 3 FL-COM Einstellungen - IP | Seriell Abb. 4 FL-COM Einstellungen - Seriell |

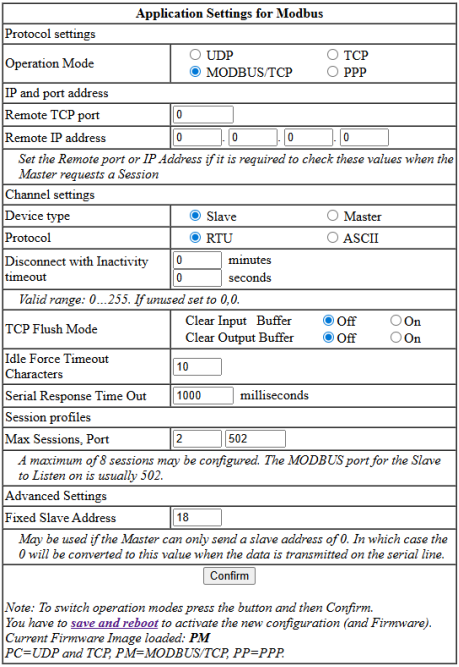

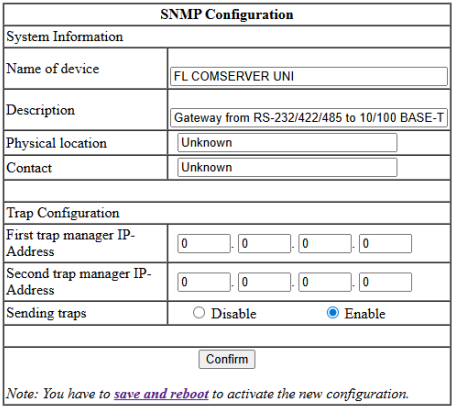

SNMP  Abb. 5 FL-COM Einstellungen - SNMP | Application  Abb. 6 FL-COM Einstellungen - Application |
Zusatzinformation:

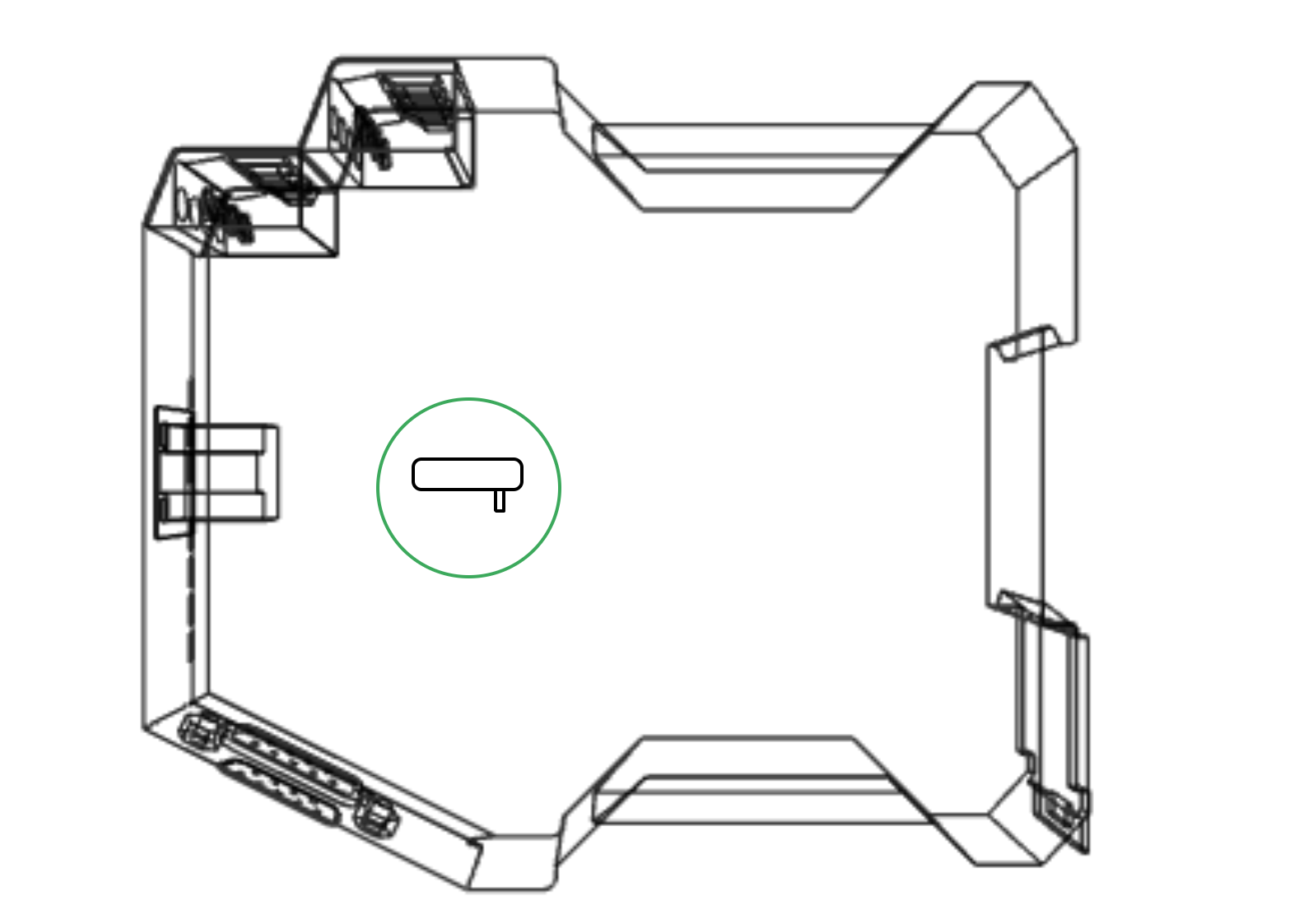

Der Terminierungsschalter im Inneren des FL-Com's, ist auf der rechten Schalterposition (Werkseinstellung) zu setzen.
Serielle Verdrahtung
 |  |

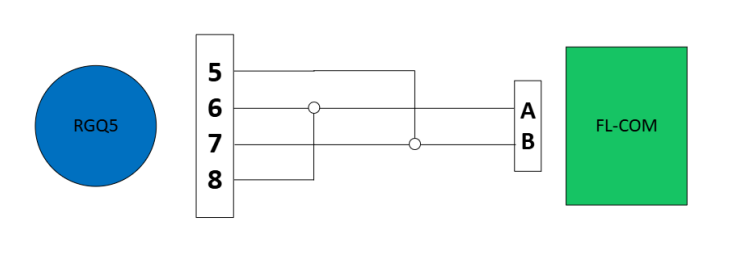

Abb. 7 Schematische Darstellung
