TME 400-VC/-VCF & -VM/-VMF

Geändert am Di, 17 Jun um 11:09 VORMITTAGS

Aufbau des Inneren des TME 400-VC/-VCF & -VM/-VMF

Die vier TME 400 Versionen sind im mechanischen Aufbau und im Aufbau des Zählwerks in etwa identisch.

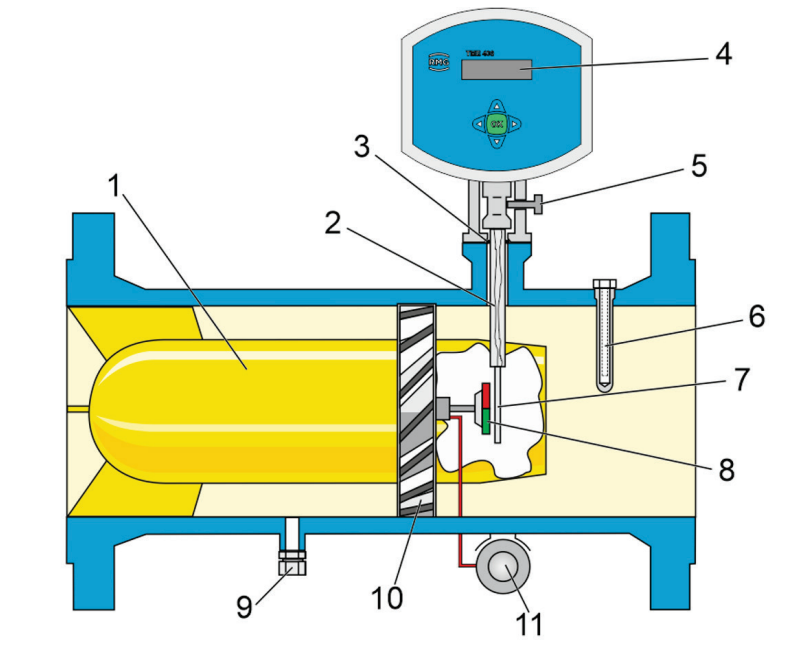

Abbildung 2 - Schnittzeichnung Turbinenradgaszähler

1 Strömungsgleichrichter	7 Sensor
2 Sensorhülse	8 Dauermagnet
3 O-Ring	9 Druckanschluss
4 Zählwerk	10 Turbinenrad
5 Klemmschraube	11 Ölpumpe
6 Tauchhülse für Temperaturvergleich (Fiscal - VCF)

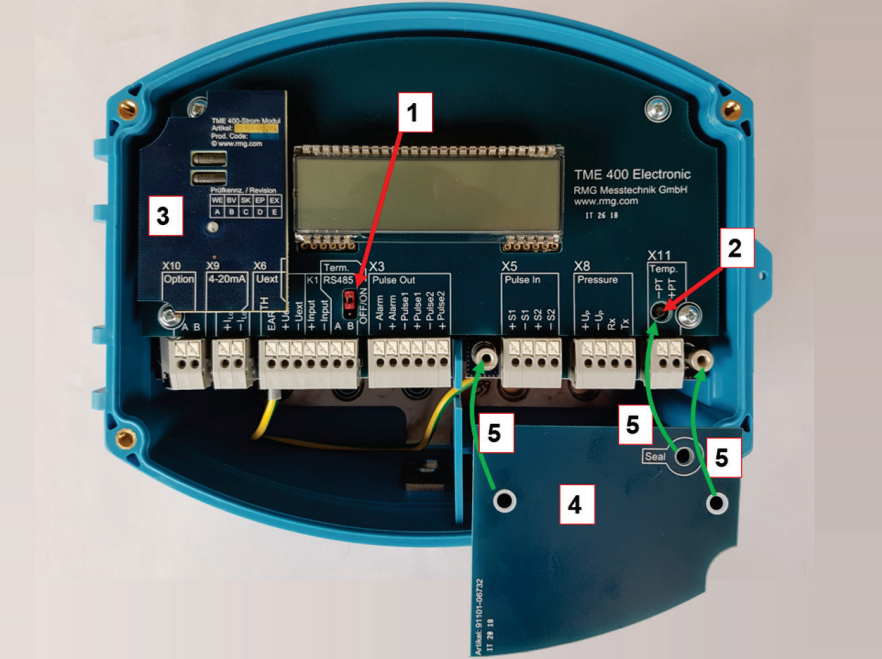

Abbildung 2 - Zählwerk

1 Jumper für RS485 Abschlusswiderstand. Gebrückt: 120 Ω; Offen: ꝏ Ω

2 Eichtaster

3 Strommodulplatine

4 Abdeckplatine für Druck- und Temperatursensor und Eichtaster

5 Normale Position, durch grüne Pfeile verdeutlicht

Weitere Informationen über die genaue Ermittlung der Werte sind im Handbuch verfügbar, das unter unserer Homepage zum Download zur Verfügung steht.

Wie die Funktion der einzelnen elektrischen Klemmen belegt ist, wird unter anderem in der Schnellstartanleitung erwähnt.
